1、方案概述

    配電監控系統是針對供配電系統中的變配電環節，利用現代計算機控制技術、通信技術和網絡技術等，采用抗干擾能力強的通訊設備與智能電力儀表，經上位機監控軟件組態，實現對配電的監控和管理。

    目前很多企業或工廠的配電室建設比較陳舊：數據抄表靠人工、故障預警憑經驗、電能報表用筆算，導致配電這塊耗人、耗時、耗財，與現代企業自動化、信息化發展的大潮流格格不入，與現代企業高效運行的步伐相背離，與現代企業合理利用資源的方針相矛盾，暨此建立一套配電監控系統為提供遠程抄表、故障預警、電耗分析、多功能電能報表等功能是當今企業或工廠建設目標之一，同時也為企業或工廠地發展帶來實效的經濟價值。

    配電監控系統的基本組成包括多功能智能電表、高壓綜合繼電保護器、溫控儀、數據采集網關、交換機、中控室監控系統等：多功能智能電表主要用在低壓配電室各動力回路電能參數的監測；高壓綜合繼電保護器為高壓配電室動力回路提供保護裝置；溫控儀用于監測變壓器的溫度，數據采集網、交換機及中控室監控系統為整套系統提供前端數據采集與轉換單元、網絡組網、監控中心。

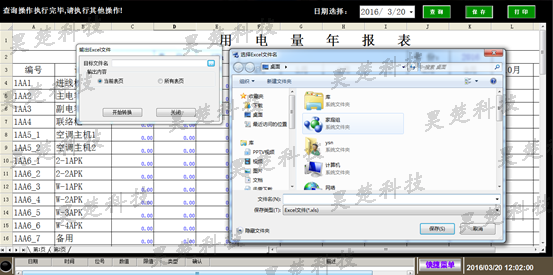

報表格式可以根據實際要求，通過監控軟件與EXCEL電子表格的動態鏈接，任意定義各類表格及其格式，如日報表、月統計表，甚至年統計表等等，并可以設置定時自動打印各類報表，也可以根據需要人工干預，隨時打印所需報表。

 ①：電能綜合報表

對各用電回路的用電量進行報表查看，用電量以日為單位進行統計。

 ②：用戶權限

為不同級別的用戶分配不同的權限、在上位機監控系統中實現多用戶、多權限操作。

2、系統架構

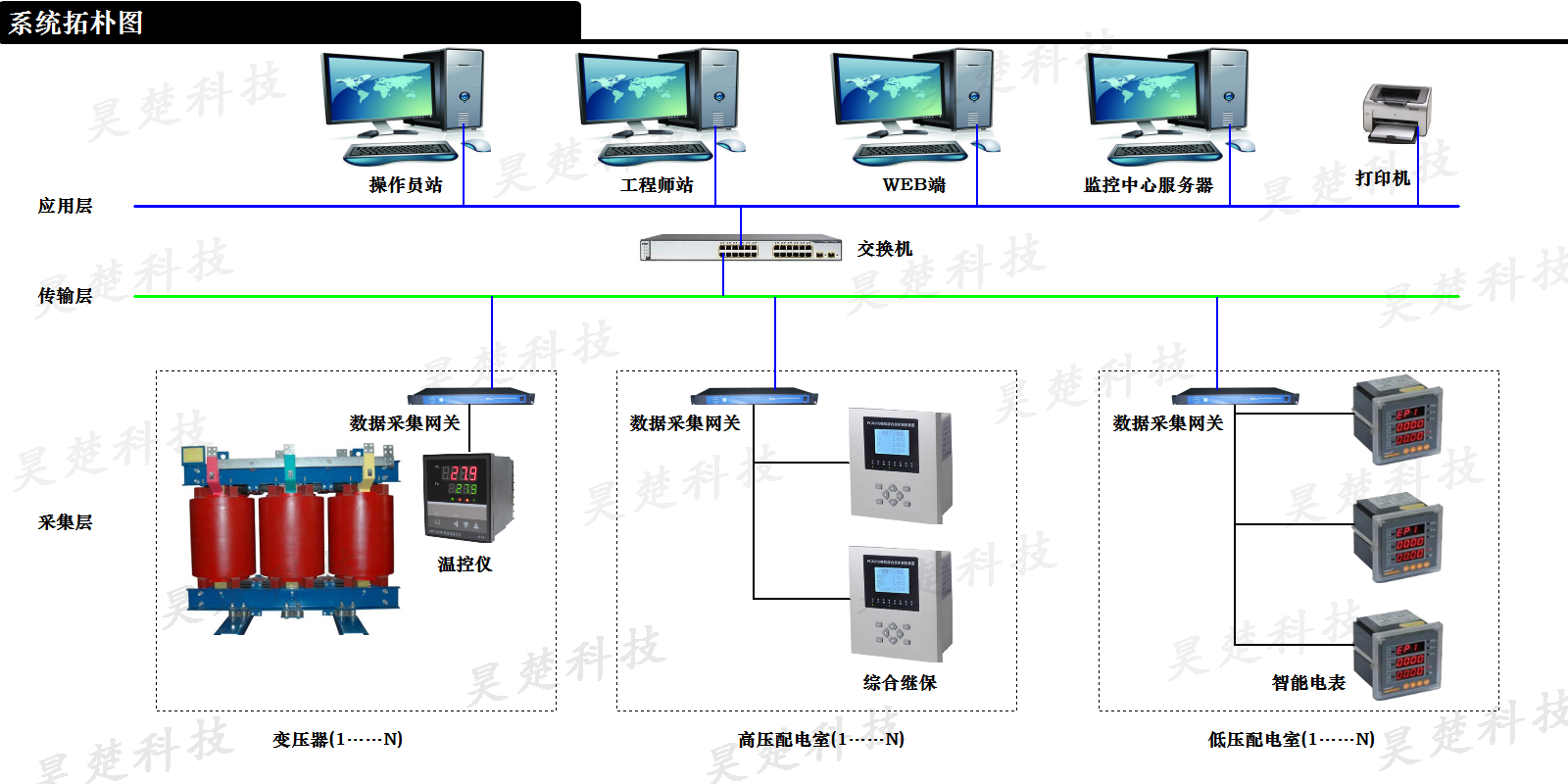

配電監控系統的基本原理拓?fù)淙缦聢D所示：

1），網絡結構說明

網絡結構分三個層次，分別由采集層、傳輸層與應用層組成，作用分別如下：

 ①：采集層

前端采集層最常見的是走485總線，通過數據采集網關對智能儀表的監測數據進行一次匯聚。

 ②：傳輸層

由于各配電室與中心監控室距離遠，傳輸層一般由光纖組成，組網形式是總線、星型還是環網由項目現場具體情況而定。

 ③：應用層

主要是中心服務器對現場監控數據的二次匯聚并提供多樣化的HMI界面，配置C/S、B/S架構與應用。

2），組成部分說明：

 ①：智能電表

監測低壓配電動力回路中三相電壓、三相電流、三相有功、三相無功、功率因素、頻率、電度等電能參數且具備通訊功能。

 ②：綜合繼保

為高壓配電室動力回路提供保護裝置且對三相電流、零序電流、負相電流、線電壓、有功功率、無功功率、頻率等參數進行監測且具備通訊功能。

 ③：溫控儀

用于監測變壓器運行狀態的溫度，為變壓器穩定運行提供溫度參數且具備通訊功能。

 ④：數據采集網關

用于配電室中對智能電表、綜合繼保與溫控儀進行數據采集與前級數據匯總，并進行協議轉發。

 ⑤：交換機（選配）

組成通訊網絡的匯聚環節。

 ⑥：中控室主機

中心監控服務器既是數據采集匯總服務器又是應用服務器，對各級設備進行數據采集、實時監控、歷史存儲、界面顯示等功能。

 ⑦：打印機

輔助中心監控系統能源報表的手動或自動打印功能。

3、系統功能

3.1實時監控

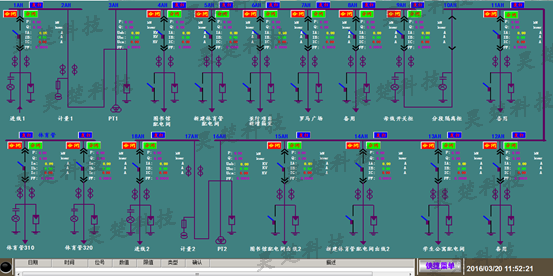

    監控系統完成對供配電室各級測控設備的數據采集與監控，并以多種形式實時呈現各部分關鍵數據；直觀、詳細、形象、易懂的人機界面為實時撐握各級設備的運行狀況提供強有力的依據。

3.2 趨勢顯示與查詢

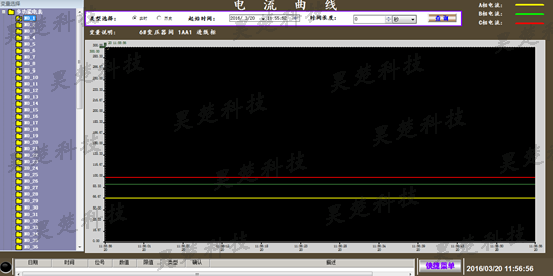

實時趨勢：系統可以生成實時趨勢圖，用于分析模擬量參數（如電壓、電流、功率等）的變化趨勢，以更好地讓操作人員掌握系統參數的變化趨勢，使系統保持最佳運行。

歷史趨勢：根據用戶的需要我們可以將相關的監控點數據生成歷史趨勢圖。通過歷史趨勢，用戶可以查看以前特定某段（點）時間的歷史圖形記錄，可以查找故障發生的時間，變化趨勢，從而找出系統的故障原因。

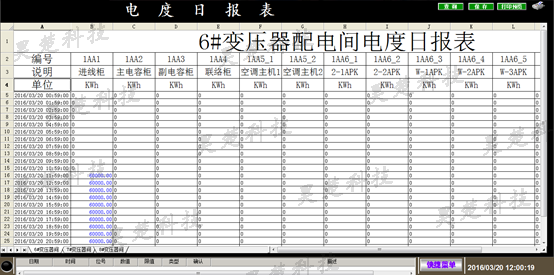

3.3 電能報表

報表格式可以根據生產的實際要求，通過監控軟件與EXCEL電子表格的動態鏈接，任意定義各類表格及其格式，如班報表、日報表、月統計表，甚至年統計表等等，并可以設置定時自動打印各類報表，也可以根據需要人工干預，隨時打印所需報表。

4、方案總結
